产品名称：TCS型垂直轴轴装减速器
所属分类：硬齿面圆柱齿轮减速机
联系人：陈经理
手机：13952664160

分享到：

详细说明：

TCS型垂直轴轴装减速器适用范围及标记方法

一、概述

TCS是TC的变型产品，同样适用于起重、运输、冶金、矿山，石油化工、建筑等行业的传动机构。

二、型号、装配型式及表示方法

1.型号：10、12、16、20、25

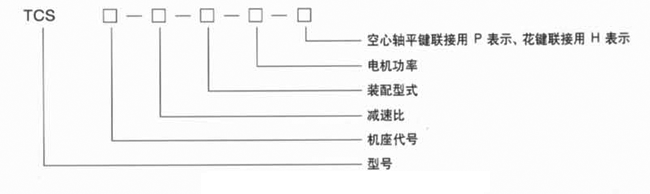

2.标记方法：

三、技术参数及外形尺寸

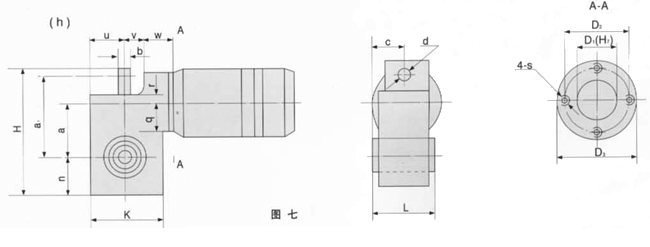

1.外形及安装尺寸

表6

机座号	L	K	H	C	U	W	V	a	a₁	n	q	r	d	b	D₁	D₂	D₃	S	重量Kg
TCS10	208	274	490	104	137	40	125	225	325	127	86	56	22	26	132	152	172	M12	75
TCS12	255	346	612	127.5	173	45	150	280	406	160	101.5	70	26	36	160	180	203	M16	142
TCS16	264	400	760	132	200	55	180	355	485	220	104	85	34	46	160	180	208	M16	210
TCS20	318	500	930	159	250	55	220	470	625	250	140	100	40	50	210	180	280	M16	350
TCS25	356.5	620	1160	178.25	350	75	275	580	777	310	180	125	40	70	240	240	320	M20	820

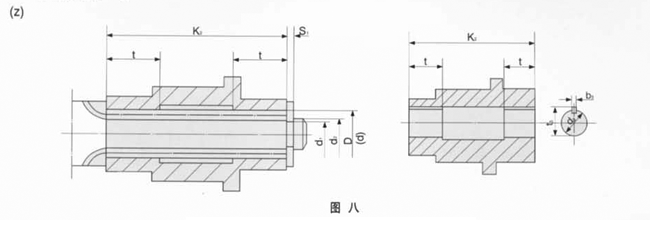

空心输出轴联接尺寸

机座代号	花键								平键
机座代号	花键副	内花键大径D	外花键大径d	k₂	t	S₁	d₁	d₂	d₃	b₃	t₃
10	INT/EXT31Z×2m×30p×6H/6h	65	64	208	60	2	57	60	50	14	53.8
12	INT/EXT35Z×3m×30p×6H/6h	85.5	84	255	65	2.5	75	78	60	18	64.4
16	INT/EXT35Z×3m×30p×6H/6h	109.5	108	264	75	2.5	96.5	100	90	25	95.4
20				318	85	2.5	96.5	100	100	28	106.4
25				356.5	95	2.5	96.5	100	100	28	106.4

用户根据需要,从表中可选用小一号或更小的花键副

承载能力：

2.工作级别为M5时，减速器承载能力表

公称传动比i	公称传速r/min		规格
	输入n₁	输出n₂	10	12	16	20	25
	公称输入功率 P KW
22.4	1500	66	9.1	22.8	38.9	81	96
	1000	44	6.1	15.2	25.9	54	64
	750	33	4.50	11.4	19.5	40	48
25	1500	60	8.3	21.5	35	70	89
	1000	40	5.5	16.5	23.3	46.5	59
	750	30	4.1	11	17.5	35	44.5
28	1500	53.5	7.8	19.2	30.3	67	82
	1000	35.5	5.2	12.5	20	44.5	54.5
	750	26.5	3.9	9.6	15.2	33.5	41
31.5	1500	47.5	7.8	17.9	27.4	60	75
	1000	31.5	5.2	11.9	18.2	40	50
	750	23.5	3.9	9	13.7	30	37
35.5	1500	42	6.9	15.2	25.8	50	70
	1000	28	4.6	10.1	17.2	33	46
	750	21	3.5	7.6	12.9	25	35
40	1500	37.5	6.2	13.5	23	40	60
	1000	25	4.1	9	15	26.5	40
	750	18.3	3.1	6.7	11.5	20	30
45	1500	33	5.3	12.0	19.5	37	54
	1000	22	3.5	8	13	24.5	36
	750	16.5	2.7	6	10	18.5	27
50	1500	30	5.1	10.8	19.5	35	51
	1000	20	3.4	7.2	13	23	34
	750	15	2.5	5.4	10	17.5	25.5
56	1500	26.5	4.3	9.4	16.3	27	45
	1000	17.5	2.8	6.2	10.8	18	30
	750	13	2.2	4.7	8.2	13.5	22.5
63	1500	23.5	3.9	8.4	15.1	25	43
	1000	15.5	2.6	5.6	10	16.5	28.5
	750	12	2	4.2	7.5	12.5	21.5
71	1500	21	3.6	7.0	13	22	38
	1000	14	2.4	4.5	8.5	15	25
	750	10.5	1.8	3.5	6.5	11	19
80	1500	18.5	3.0	6.7	11	17	35
	1000	12.5	2	4.5	7.3	11	23
	750	9	1.5	3.3	5.5	8.5	17.5
90	1500	16.5	2.8	5.6	9.2	16	28
	1000	11	1.8	3.7	6.1	10.5	18.5
	750	8	1.4	2.8	4.6	8	14
100	1500	15	2.5	5.2	8.6	13	25
	1000	10	1.6	3.4	5.7	8.6	16.5
	750	7.5	1.3	2.6	4.3	6.5	12.5
115	1500	13	2.3	5	8.1	12	23
	1000	8.5	1.5	3.3	5.4	8	1.5
	750	6.5	1.2	2.5	4.1	6	11.5
128	1500	11.5	1.8	4.2	6.8	10.5	21
	1000	7.5	1.2	2.8	4.5	7	14
	750	5.5	0.9	2.1	3.4	5.3	11
145	1500	10	1.7	3.5	5.7	9.5	20
	1000	6.5	1.1	2.3	3.8	6.3	13.3
	750	5	0.85	1.8	2.9	4.7	11
160	1500	9	1.5	3.2	5.3	8	18
	1000	6	1	2.1	3.5	5.3	12
	750	4.5	0.75	1.6	2.6	4	9

注：配套电机功率：N_n≤容许功率÷2～2.5

3.连续工作型，减速器承载能力表

公称传动比i	公称传速r/min		规格
	输入n₁	输出n₂	10	12	16	20	25
	公称输入功率 P KW
22.4	1500	66	6.28	15.84	23.68	48.6	57.6
	1000	44	4.48	11.2	16.30	33.5	39.7
	750	33	3.10	7.9	11.8	24.3	28.8
25	1500	60	5.89	15.18	23.57	42.6	53.4
	1000	40	4.20	10.8	16.25	29.35	36.8
	750	30	2.90	7.5	11.75	21.3	26.7
28	1500	53.5	5.26	13.05	20.31	40.2	49.1
	1000	35.5	3.75	9.30	14.00	27.7	33.86
	750	26.5	2.50	6.50	10.1	20.1	24.5
31.5	1500	47.5	5.19	11.53	18.16	35.4	45
	1000	31.5	3.70	8.23	12.5	24.4	31
	750	23.5	2.50	5.75	9.1	17.5	22.5
35.5	1500	42	4. 45	10.18	16.99	30.6	42
	1000	28	3.20	7.1	11.7	21	21.85
	750	21	2.20	5.1	8.5	15.3	21
40	1500	37.5	4.04	8.88	15.10	24.6	36
	1000	25	2.75	6.1	10.4	16.9	24.8
	750	18.3	2.00	4.4	7.5	12.3	18
45	1500	33	3. 44	7.83	12.91	22.2	32.4
	1000	22	2 .4	5.45	8.9	15.3	21.7
	750	16.5	1.7	3.9	6.45	11	16.2
50	1500	30	3.21	7.00	12.06	21	30.6
	1000	20	2.2	4.8	8.31	14.5	21.10
	750	15	1.60	3.5	6.00	10.5	15.3
56	1500	26.5	2.71	6.01	10.43	16.2	27
	1000	17.5	1.9	4.13	7.15	11.15	18.6
	750	13	1.30	3.00	5.2	8	13.5
63	1500	23.5	2.43	5.32	9.56	15	25.3
	1000	15.5	1.70	3.60	6.55	10.3	17.4
	750	12	1.2	2.65	4.75	7.5	12.6
71	1500	21	2.24	4.95	8.08	13.2	21.8
	1000	14	1.5	3.41	5.5	9.1	15
	750	10.5	1.1	2.5	4	6.6	10.5
80	1500	18.5	1.85	4.13	6.85	10.2	21
	1000	12.5	1.3	2.8	4.72	7	14.4
	750	9	0.9	2.0	3.4	5.1	10
90	1500	16.5	1.70	3.89	5.74	9.6	16.3
	1000	11	1.1	2.68	3.9	6.6	11.20
	750	8	0.8	1.94	2.85	4.8	8.15
100	1500	15	1.49	3.13	5.24	7.8	15
	1000	10	1	2.15	3.5	5.35	10
	750	7.5	0.72	1.56	2.6	3.9	7.5
115	1500	13	1.40	3.09	5.05	7.2	15
	1000	8.5	0.95	2.10	3.45	4.9
	750	6.5	0.70	1.5	2.50	3.6
128	1500	11.5	0.16	2.58	4.28	6.36	13.8
	1000	7.5	0.75	1.78	2.90	4.35	9.5
	750	5.5	0.55	1.25	2.14	3.15	6.9
145	1500	10	1.06	2.43	3.59	5.7	12
	1000	6.5	0.70	1.67	2.45	3.9	8.25
	750	5	0.50	1.2	1.75	2.85	6
160	1500	9	0.93	1.96	3.25	4.87	10.8
	1000	6	0.65	1.35	2.2	3.35	7.4
	750	4.5	0.45	0.95	1.62	2.4	5.4

注：配套电机功率：Nn≤容许功率÷2～2.5

4.减速器输入轴至输出轴的中心矩

型号	10	12	16	20	25
中心矩a	225	280	355	470	580

5.公称传动比

公称	22.4	25	28	31.5	35.5	40	45	50	56
公称	63	71	80	90	100	114	128	145	160
