概述
TW系列减速机为平行轴式减速传动装置，该产品吸取了国内外的生产制造经验，由泰星减速机技术中心设计而成。主要用于桥式起重机运行机构。TWC系列减速机为垂直安装式减速机，主要用于门式起重机运行机构。两系列产品亦可用于运输、冶金、矿山、石油、化工、建筑、铁路、港口、国防工程、轻纺工业等各种机械设备中的传动机构。
1、特点
a、配套功率范围大，减速范围广。
b、装配及调整快速简单。
c、输出轴可两面装配，用于单独驱动或集中驱动。
d、结构紧凑、美观、体积小、重量轻。
e、运转平稳、噪音低。
2、适用条件
a、齿轮圆周速度≤20m/s
b、高速轴转速≤1500r/min
c、工作环境温度：-40℃～45℃
d、可正反两方向运转。

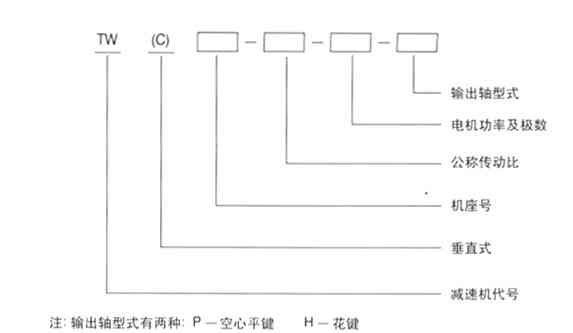

3、型号说明
<二>TW系列减速机外型及安装尺寸
1、安装型式

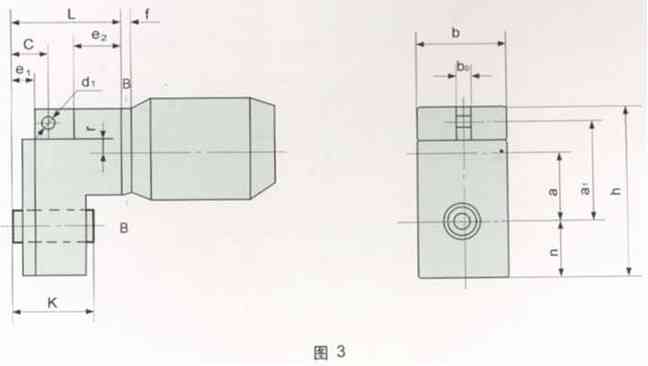

2、外形及联接尺寸
机座号 | 减速机支架板厚 | 橡皮块垫厚 |
TW06 | 10～12 | 12～16 |
TW08 | 12～14 | 16～20 |
TW10 TWC10 | 14～16 | 20～25 |
TW12 TWC12 | 16～18 | 25～30 |
TW16 TWC16 | 18～20 | 25～35 |
TW20 TWC20 | 22～24 | 35～40 |
TW25 TWC25 | 24～28 | 35～45 |
尺寸 机座代号 | a | h | a1 | b | b0 | b1 | c | D (H7) | d1 | d2 | L | K | e1 | e2 | f | n | r | u | v | 重量 kg |
TW06 | 125 | 285 | 180 | 168 | 20 | 160 | 82 | Φ148 | Φ14 | M10 | 185 | 161 | 42 | 50 | 24 23 17 | 80 | 29 | 128 | 120 | 27.1 |
TW08 | 160 | 358 | 230 | 210 | 20 | 200 | 87.75 | Φ190 | Φ20 | M10 | 235.75 | 188 | 47.75 | 73.5 | 43 32 80 | 96 | 40 | 154 | 154 | 42.6 |
TW10 | 200 | 452 | 297 | 274 | 25 | 250 | 98 | Φ226 | Φ22 | M12 | 261 | 208 | 53 | 84 | 35 27 80 | 127 | 51 | 210 | 186 | 72.8 |
TW12 | 250 | 566 | 360 | 346 | 30 | 304 | 111.25 | Φ266 | Φ26 | M16 | 307.25 | 255 | 61.25 | 88 | 47 55 128 | 160 | 55 | 274 | 240 | 141.3 |
TW16 | 315 | 705 | 440 | 400 | 40 | 340 | 120.75 | Φ280 | Φ34 | M16 | 331.25 | 264 | 65.75 | 100 | 50 70 132 | 220 | 75 | 320 | 260 | 210.0 |
TW20 | 400 | 820 | 525 | 500 | 50 | 340 | 127.75 | Φ280 | Φ40 | M16 | 385.25 | 318 | 67.57 | 104 | 76 | 250 | 80 | 320 | 260 | 320 |
TW25 | 500 | 1050 | 867 | 620 | 70 | 560 | 135.75 | Φ320 | Φ40 | M20 | 429.75 | 356.5 | 75.75 | 112 | 92 | 310 | 95 | 380 | 360 | 780 |
