1.型号
立式圆弧圆柱蜗杆减速器的型号用LCW表示，其中L表示减速器型式为立式，C表示蜗杆齿形ZC1，W表示蜗杆减速器。
2.中心距共8种，分别为：
80mm、100mm、125mm、160mm、180mm、200mm、225mm、250mm
3.速比有10种，分别为：8、10、12.5、16、20、25、31.5、40、50、63

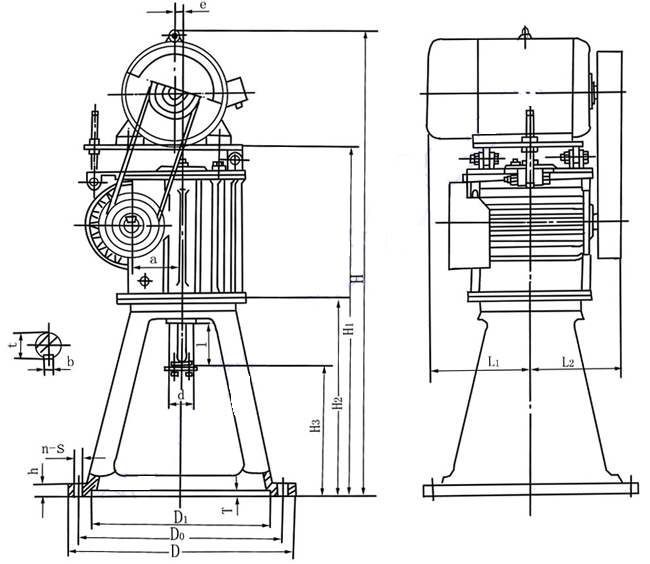

4.标记示例
型号 | a | D | D0 | D1 | T | h | d | l | b | t | e | H | H1 | H2 | H3 | L1 | L2 | n-s | 电机功率P1/KW | 重量/kg |
LCW80 | 80 | 305 | 270 | 235 | 6 | 24 | 40k6 | 82 | 12 | 43 | 10 | 914～989 | 744 | 445 | 340 | 130～225 | 156 | 8-φ14.5 | 0.75～1.5 | 98～118 |
350 | 300 | 250 | 2.2 | |||||||||||||||||
395 | 360 | 315 | 3 | |||||||||||||||||
LCW100 | 100 | 350 | 300 | 250 | 6 | 26 | 45k6 | 82 | 14 | 48.5 | 10 | 975～1100 | 785 | 450 | 345 | 145～225 | 186 | 8-φ14.5 | 1.5～2.2 | 145～185 |
495 | 455 | 400 | 4～5.5 | |||||||||||||||||
LCW125 | 125 | 455 | 400 | 355 | 6 | 26 | 60m6 | 105 | 18 | 64 | 15 | 1140～1280 | 895 | 505 | 370 | 200～330 | 225 | 8-φ18.5 | 3 | 215～298 |
495 | 455 | 400 | 4～5.5 | |||||||||||||||||
560 | 510 | 450 | 7.5～11 | |||||||||||||||||
LCW160 | 160 | 560 | 510 | 450 | 6 | 30 | 70m6 | 105 | 20 | 74.5 | 20 | 1350～1465 | 1035 | 535 | 390 | 242～405 | 285 | 8-φ24 | 5.5～11 | 345～465 |
600 | 560 | 490 | 11～15 | |||||||||||||||||
650 | 600 | 550 | 22 | |||||||||||||||||
LCW180 | 180 | 560 | 510 | 450 | 6 | 30 | 85m6 | 130 | 22 | 90 | 20 | 1459～1619 | 1144 | 585 | 415 | 257～455 | 310 | 12-φ24 | 7.5～11 | 385～575 |
600 | 560 | 490 | 18.5 | |||||||||||||||||
650 | 600 | 550 | 22 | |||||||||||||||||
LCW200 | 200 | 560 | 510 | 450 | 6 | 30 | 90m6 | 130 | 25 | 95 | 20 | 1535～1750 | 1200 | 605 | 435 | 292～463 | 330 | 12-φ24 | 7.5～15 | 480～685 |
650 | 600 | 550 | 22～37 | |||||||||||||||||
LCW225 | 225 | 600 | 560 | 490 | 6 | 30 | 100m6 | 165 | 28 | 106 | 25 | 1726～1871 | 1341 | 665 | 455 | 317～445 | 355 | 12-φ24 | 11～15 | 620～815 |
650 | 600 | 550 | 22～45 | |||||||||||||||||
LCW250 | 250 | 600 | 560 | 490 | 6 | 30 | 110m6 | 165 | 28 | 116 | 25 | 1785～1975 | 1390 | 680 | 470 | 357～492 | 390 | 12-φ24 | 11～18.5 | 730～1040 |
650 | 600 | 550 | 22～45 | |||||||||||||||||
700 | 650 | 600 | 55 |
